Circuitos Eléctricos en Viviendas de Grado de Electrificación Básico: Un Análisis Detallado
La ITC-BT-25 define el grado de electrificación básico como el nivel mínimo de instalación eléctrica que debe tener una vivienda. Este grado se caracteriza por un número limitado de circuitos y una potencia instalada relativamente baja, y está pensado para cubrir las necesidades básicas de una vivienda.
¿Qué son los circuitos eléctricos?
Un circuito eléctrico es un camino cerrado por el que fluye la corriente eléctrica. En una vivienda, cada circuito alimenta un grupo de elementos eléctricos (enchufes, luminarias, etc.) con características similares.
Circuitos en una vivienda de grado básico
Según la ITC-BT-25, una vivienda de grado básico debe contar al menos con los siguientes circuitos:
- C1: Circuito de iluminación: Alimenta todos los puntos de luz de la vivienda.
- C2: Circuito de tomas de corriente de uso general y frigorífico: Alimenta las tomas de corriente de uso general y el frigorífico.
- C3: Circuito de cocina y horno: Alimenta las tomas de corriente de la cocina y el horno.
- C4: Circuito de lavadora, lavavajillas y termo eléctrico: Alimenta la lavadora, el lavavajillas y el termo eléctrico.
- C5: Circuito de tomas de corriente de cuartos de baño y bases auxiliares de cocina: Alimenta las tomas de corriente de los cuartos de baño y las bases auxiliares de cocina.
Características de los circuitos en grado básico
- Sección de los conductores: La sección de los conductores de cada circuito se determina en función de la intensidad de corriente que deben soportar y de las caídas de tensión admisibles.

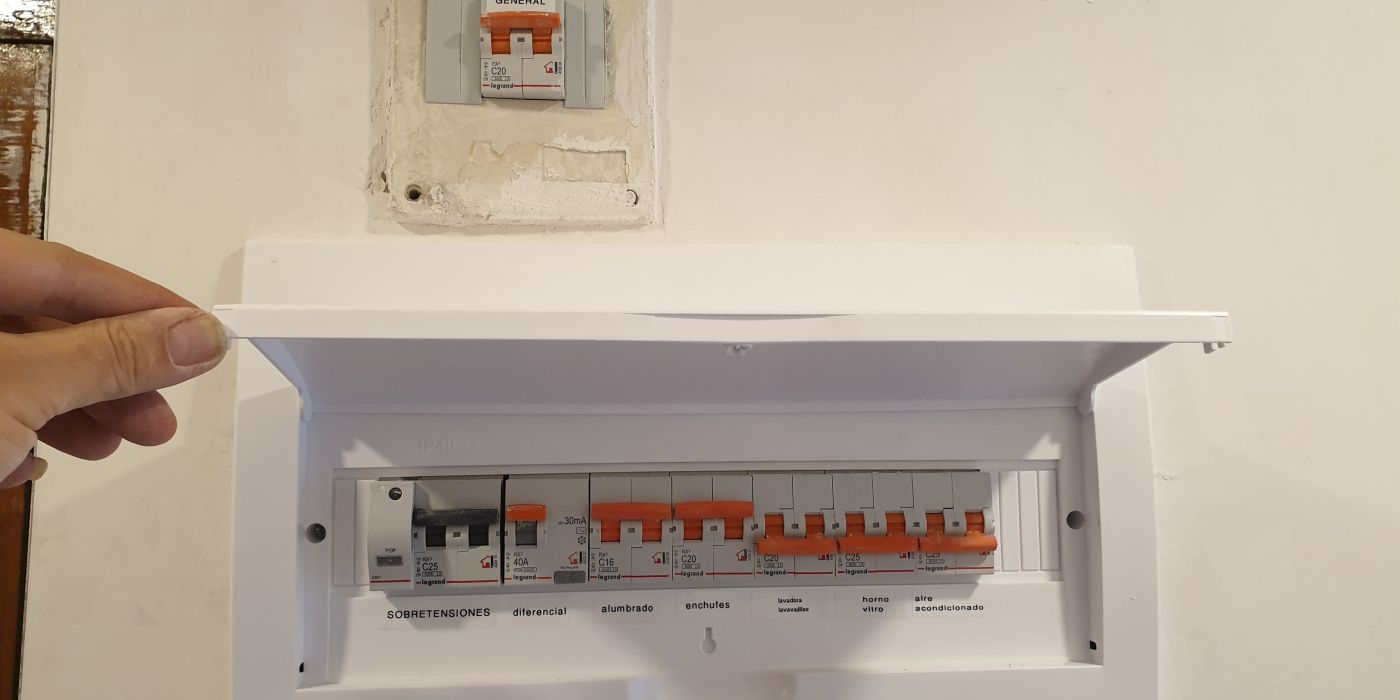

- Protección: Cada circuito debe estar protegido por un dispositivo de protección magnetotérmico que corte la corriente en caso de sobrecarga o cortocircuito. Además, los circuitos de los cuartos de baño y de la cocina deben estar protegidos por un interruptor diferencial.
- Distribución: Los circuitos deben distribuirse de forma que se minimicen las caídas de tensión y se facilite el mantenimiento.
- Identificación: Cada circuito debe estar identificado mediante etiquetas o leyendas.
Importancia de la división en circuitos
La división de la instalación eléctrica en circuitos independientes tiene varias ventajas:
- Seguridad: Reduce el riesgo de incendios y electrocuciones al limitar la zona afectada en caso de fallo.
- Mantenimiento: Facilita las tareas de mantenimiento y reparación.
- Selectividad: Permite proteger los circuitos individuales sin afectar al resto de la instalación.
